施迈茨SCHMALZ线性电磁阀技术参数

施迈茨SCHMALZ线性电磁阀基础信息：

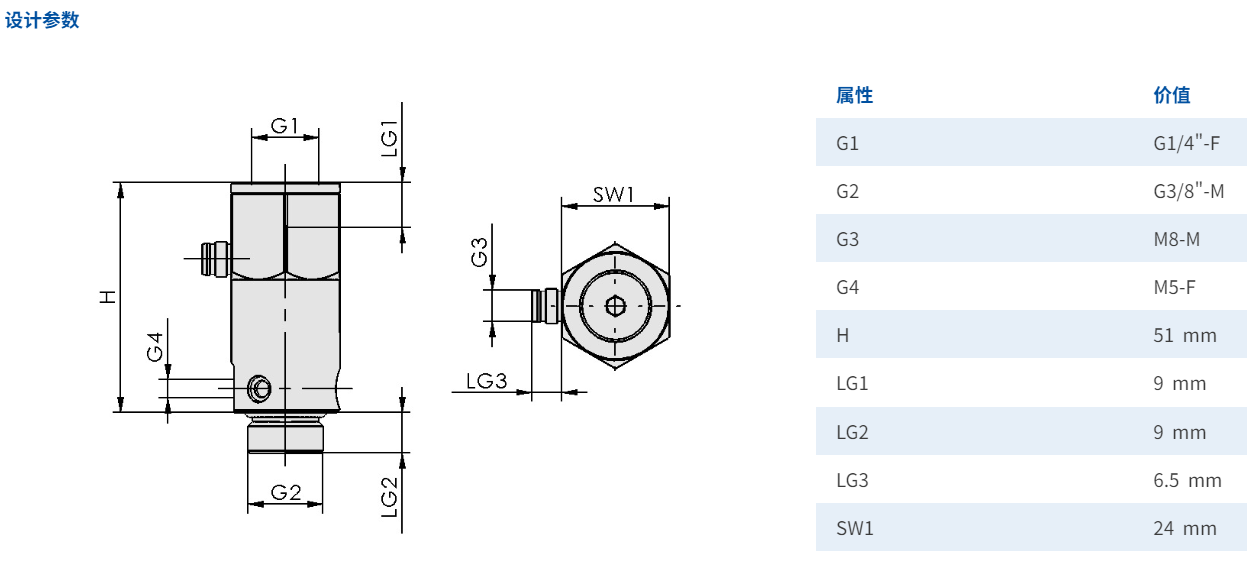

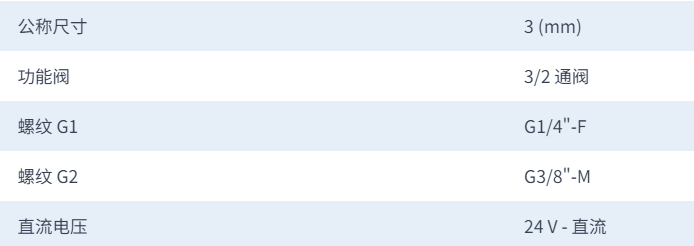

IV 3 3/2 G1/4-IG G3/8-AG 24V-DC

物料号: 10.05.01.00173

线性电磁阀，可直接与吸盘相连，控制真空回路

自动化真空技术

真空自动化是实现高效工艺的关键。施迈茨的单个元器件和可以连接的抓具系统已成功应用于各个行业和应用领域。

施迈茨的真空元器件可用于构建独立的真空系统。产品范围包括各种形状、尺寸和材料的吸盘，几乎适用于所有应用。真空通过气动集成式真空发生器或电动的泵和鼓风机产生。该系列还包括阀、真空开关和其他用于控制和监视真空系统的元器件。

施迈茨真空元器件的特点是高质量、能效和网络能力：它们实时提供数字能源和过程数据，并使过程透明。此外，Schmalz开发的软件解决方案有助于充分挖掘自动化数字化的潜力。

施迈茨的真空抓具系统可以连接交付。它们优化了机器的装卸、码垛以及物品的拣选和包装。在项目规划和设计期间，施迈茨的客户将受益于我们作为系统供应商的多年经验和专业知识。

线性电磁阀：原理、分类、应用与选型指南

线性电磁阀作为一种将电磁能转化为线性机械运动的控制元件，凭借其精准的位移控制能力和快速响应特性，在汽车、工业自动化、等领域得到广泛应用。它不同于传统开关式电磁阀仅实现 “通 / 断" 控制，而是能根据输入电流的变化，驱动阀芯或衔铁产生连续、可调节的线性位移，进而实现对流体压力、流量的精准调节，是现代化精密控制场景中的核心执行部件。

施迈茨SCHMALZ线性电磁阀选型关键参数

选择线性电磁阀时，需结合实际工况匹配以下核心参数，避免选型不当导致控制精度不足或阀门损坏：

流体参数：明确流体类型（液体、气体）、介质特性（腐蚀性、粘度、温度）、工作压力（最大压力需小于阀门额定压力）、流量需求（根据通径和节流口设计选择，确保满足系统流量要求）；

控制参数：确定额定电流（与线圈匹配，避免过载烧毁）、位移范围（最大行程需覆盖系统所需调节范围）、响应时间（根据工况动态需求选择，如汽车制动系统需快速响应）、控制精度（位移精度或流量精度需满足系统要求）；

结构类型：低压、小流量、快响应场景选直动式；高压、大流量场景选先导式；卫生级场景（如食品、医药）选不锈钢阀体 + PTFE 密封件；

环境参数：考虑工作温度（选择耐高温线圈和密封件，如 - 40℃~150℃）、湿度（潮湿环境需选防水等级 IP65 及以上）、振动强度（汽车等振动场景需选抗振动设计的型号）。

施迈茨SCHMALZ线性电磁阀核心工作原理：

电磁力驱动的 “线性位移控制"

线性电磁阀的工作核心是基于 “电磁感应定律" 和 “力平衡原理"，通过改变输入线圈的电流强度，调节电磁吸力大小，从而控制运动部件（衔铁或阀芯）的线性位移，具体工作过程可分为三个关键阶段：

电磁力产生：当线圈通入直流电流时，线圈周围形成磁场，铁芯被磁化产生电磁吸力。电磁吸力的大小与电流的平方成正比（公式：F = kI²，其中 k 为比例系数，I 为输入电流），电流越大，电磁吸力越强；

线性位移驱动：电磁吸力克服运动部件的复位弹簧弹力（或其他阻力），推动衔铁（或阀芯）沿轴向做直线运动。由于电流可连续调节，电磁吸力也随之连续变化，进而实现运动部件位移的 “无级调节"—— 例如，电流从 0A 逐渐增大到额定电流时，位移从初始位置逐渐增加到最大行程；

复位与稳定控制：当输入电流减小时，电磁吸力减弱，复位弹簧的弹力推动运动部件回到初始位置；若需保持特定位移，只需维持对应电流，使电磁吸力与弹簧弹力（或负载力）达到平衡，实现稳定的位置控制。

这种 “电流 - 位移" 的线性对应关系，是线性电磁阀区别于开关式电磁阀的核心特征，使其能实现对流体参数（如压力、流量）的精准闭环控制。
