安士能EUCHNER机电式安全开关操作使用

安士能EUCHNER机电式安全开关说明

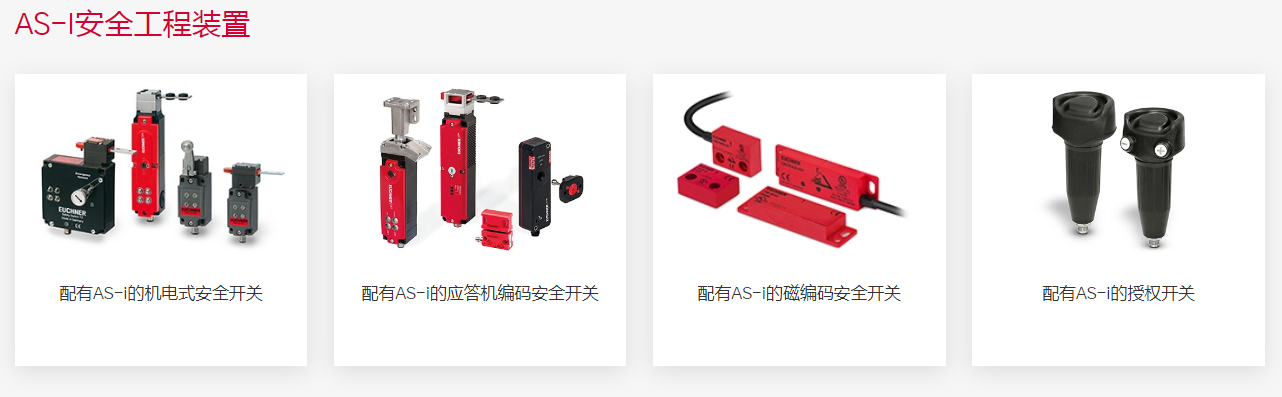

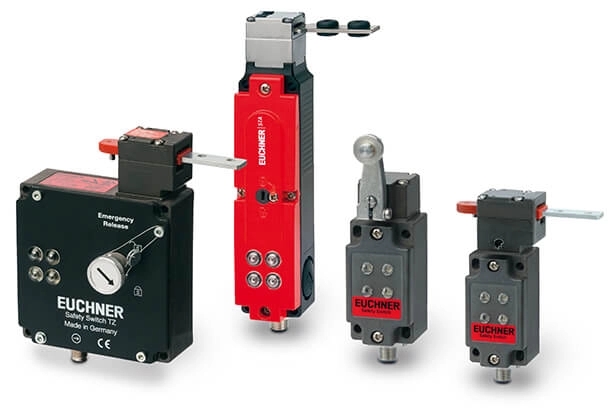

集成AS-i安全连接的机电式安全开关系列产品包括1类和2类互锁装置以及门锁装置。1类开关采用金属设计，现提供多种触发系统。另外，2类安全开关还有塑料材质型号，现提供多种尺寸，可在安全门上采用多种安装方式。门锁装置既有带金属头的塑料型号，也有全金属型号，从而实现不同的锁止力。利用门锁装置，可同时监控安全门位置和门锁电磁线圈位置。

安士能EUCHNER机电式安全开关特点

集成AS-i接口

1类行程开关

2类互锁装置，可选用塑料和金属材质

具有不同锁止力的门锁装置，可选用塑料和金属材质

利用门锁装置，可同时监控门位置和锁止位置

STA3A-4141A024SEM4AS1C1993 (订货号 119732)

STA ASi接口安全开关，M12圆形接插件，应急逃生解锁装置AS-i4针M12接插头

辅助解锁装置

长型应急逃生解锁装置

通电解锁

机电式安全开关是工业安全领域中用于监测设备安全状态（如防护门、盖板、围栏的开闭）、防止人员误入危险区域或设备意外启动的核心控制元件，通过机械触发与电气信号联动，实现 “安全状态不达标则设备无法运行" 的保护逻辑，广泛应用于机床、自动化生产线、机器人工作站、电梯等场景。

安士能EUCHNER机电式安全开关核心工作原理

机电式安全开关的本质是 **“机械触发 + 电气联锁"** 的组合，核心逻辑是：只有当机械触发件（如锁舌、推杆）处于预设的 “安全位置"（如防护门关闭）时，内部电气触点才会闭合，向设备控制系统（PLC、安全控制器）发送 “安全信号"；若安全状态被破坏（如防护门被打开），机械触发件复位，电气触点断开，立即切断设备动力回路或发送停机信号，强制设备停止危险动作。

具体结构逻辑可拆解为 3 部分：

机械触发机构：由锁舌、推杆、凸轮等部件组成，直接与防护门 / 盖板联动（如门关闭时推动锁舌压缩），是感知安全状态的 “物理接口"。

电气触点模块：包含安全触点（至少 2 组独立的常闭触点，满足 “冗余设计"）和辅助触点（可选，用于状态指示），安全触点的通断直接控制设备安全回路。

锁定机构（可选）：部分带 “安全锁定功能" 的型号，会在安全触点闭合后，通过电磁或机械结构将防护门锁定，防止设备运行中门被意外打开（需特定解锁信号才能开门）。
