魏德米勒weidmueller电缆接头基础信息

魏德米勒weidmueller电缆接头作用及详细分析：

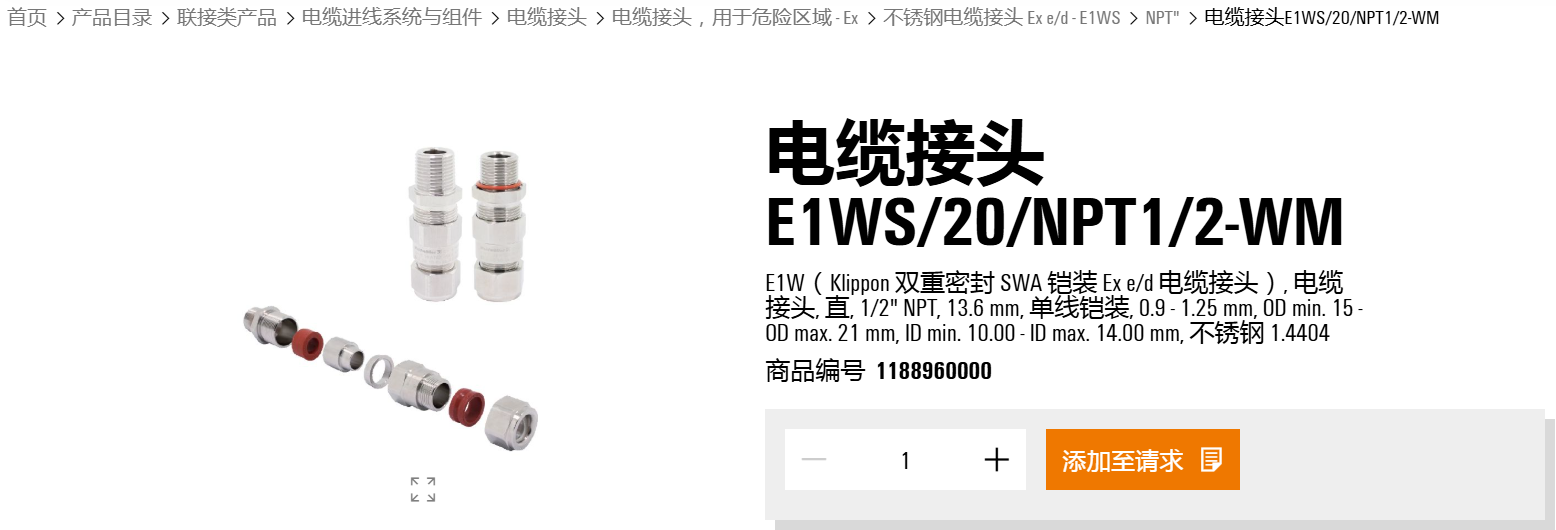

电缆接头E1WS/20/NPT1/2-WM

E1W（Klippon 双重密封 SWA 铠装 Ex e/d 电缆接头）, 电缆接头, 直, 1/2" NPT, 13.6 mm, 单线铠装, 0.9 - 1.25 mm, OD min. 15 - OD max. 21 mm, ID min. 10.00 - ID max. 14.00 mm, 不锈钢 1.4404

商品编号1188960000

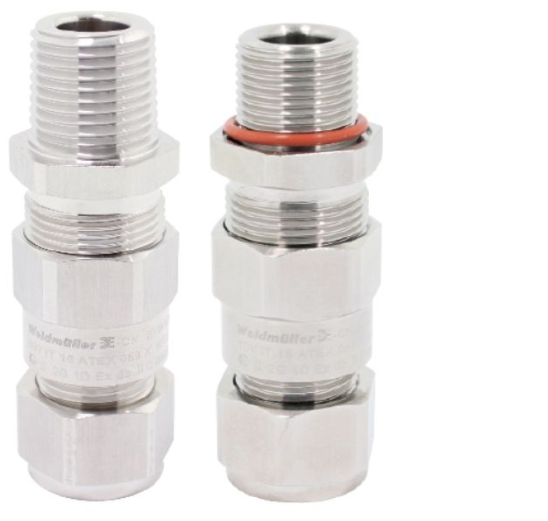

不锈钢电缆接头 Ex e/d - E1WS

E1W 型电缆接头适合 SWA 钢丝铠装电缆，具有防火 Ex d 和增安型 Ex e 防爆性能。铠装线夹在电缆铠装和格兰头之间实现电气接合。

连接导体：将两根电缆的铜或铝导体牢固地、低电阻地连接在一起，确保电流顺畅通过。

恢复绝缘：在连接点周围重新构建可靠、连续的电气绝缘层，使其绝缘强度和特性与原电缆本体相当。

恢复屏蔽：修复电缆原有的半导体层和金属屏蔽层的连续性，以均衡电场分布，避免局部电场过高而发生电晕或击穿。

密封防护：提供气密、水密的密封保护，防止水分、潮气、污染物进入接头内部腐蚀导体或破坏绝缘。

机械保护：提供一定的机械强度和刚性，保护连接点和内部结构免受拉、压、弯、扭等外力损伤。

按安装场所分类：可分为户内式和户外式两种。

按制作安装材料分类：可分为热缩式、冷缩式、绕包式、模塑式、浇铸式等。

按结构特点分类：可分为防爆型、防水型、直通型、直角型、分线型等。

按导体连接方式分类：可分为压接式、螺钉紧固式、焊接型、绝缘穿刺型等。

魏德米勒weidmueller电缆接头选型要点

导体匹配性：材质上严格遵循 “铜接铜、铝接铝" 原则，铜铝连接需用铜铝过渡端子。端子管径要与电缆导体标称截面一致。

电气设备接口：端子接线板孔径需略大于设备螺钉直径，孔型要匹配设备端子排结构。

电流等级：端子额定电流需≥线路计算电流，大电流回路优先选用闭口端子或双孔端子。

电压等级：高压系统需选用专用硅橡胶预制式接头或冷缩终端，具备均压、密封功能。

环境因素：潮湿、腐蚀场所选用镀锡端子或铜铝过渡端子；高温区禁用普通 PVC 预绝缘端子。

魏德米勒weidmueller电缆接头安装技术要点

导体连接：要求低电阻和足够的机械强度，连接处不得出现尖角。压接前，应清除导体外表面和连接管内的氧化膜，并涂抹导电胶。

屏蔽处理：对于带有内、外半导体屏蔽层的电缆，制作接头时必须恢复屏蔽层的连续性，确保与绝缘平滑过渡。

反应力锥处理：反应力锥的加工需要形状尺寸准确，以确保在整个锥面上电位分布均匀。

金属屏蔽及接地处理：接地线应可靠焊接，两端盒电缆本体上的金属屏蔽及铠装带应牢固焊接，终端头的接地应可靠。

密封和机械保护：应防止电缆接头内渗入水分和潮气，可在接头位置搭建保护槽或安装水泥保护盒。

魏德米勒weidmueller电缆接头应用领域

电缆接头广泛应用于电力传输与分配、工业、建筑与基础设施、通信、新能源等领域，如在输电线路中连接不同长度的电缆，在工厂生产设备中连接供电电缆与设备，在通信基站中连接各种通信设备等。
