德国安士能EUCHNER安全开关的性能与工作原理

德国安士能EUCHNER安全开关优势:

具有门锁功能以及门锁监控功能的安全开关

集成CES-AP电子装置

无需另配安全评估单元

可达到EN ISO 13849-1要求的安全等级4/PL e

可与现有的安全开关安装兼容

此CTP安全开关既融合了机电式安全开关的成熟原理，同时又采用了门锁功能以及现代的应答式编码技术。

由于采用应答机技术，即使是一个CTP也可实现EN ISO 13849-1所要求的安全等级4/PL e，而无需额外的故障排除，同时可满足EN ISO 14119的所有要求。它非常适用于具有很高的性能等级要求以及所需的锁止力高达3,900 N的应用场合。

德国安士能EUCHNER安全开关多功能用途

CTP能可靠地保护机器和系统上的安全门和安全吊门。采用集成的门锁和门锁监控功能，因此既可提供过程保护，又可提供人员保护。它的紧凑型设计可节省在安全门上的安装空间。

CTP提供的锁紧力高达3,900 N，因此可有效地防止安全门开启。配有金属头的非常坚固的塑料壳体加上IP67/IP69/IP69K高防护等级，使CTP成为适用于几乎所有工业应用的选手。CTP甚至适用于严酷恶劣的环境。

德国EUCHNER安全开关安装和工作原理:

CTP包括两个组件，即一个安全开关和一个独立触发块。安全开关安装在安全门的固定部件上，而触发块安装在活动部件上。

可从四个方向接近CTP。为了方便触发块的插入，读头配备了一个集成导向。在门设计不稳定以及门调节不当的情况下，此功能会特别有用。

当安全门闭合时，触发块会移入安全开关上的读头之中。当系统检测到触发块内部的集成应答机芯片后，安全输出便会接通，从而激活门锁功能。

由于采用集成的意外锁定位置（故障关闭保护），当触发块未插入触发头时，系统将阻止安全输出被激活。

AP系统系列在AP型号中，CTP适合作为单体装置连接到所有通用安全评估单元和安全控制系统。

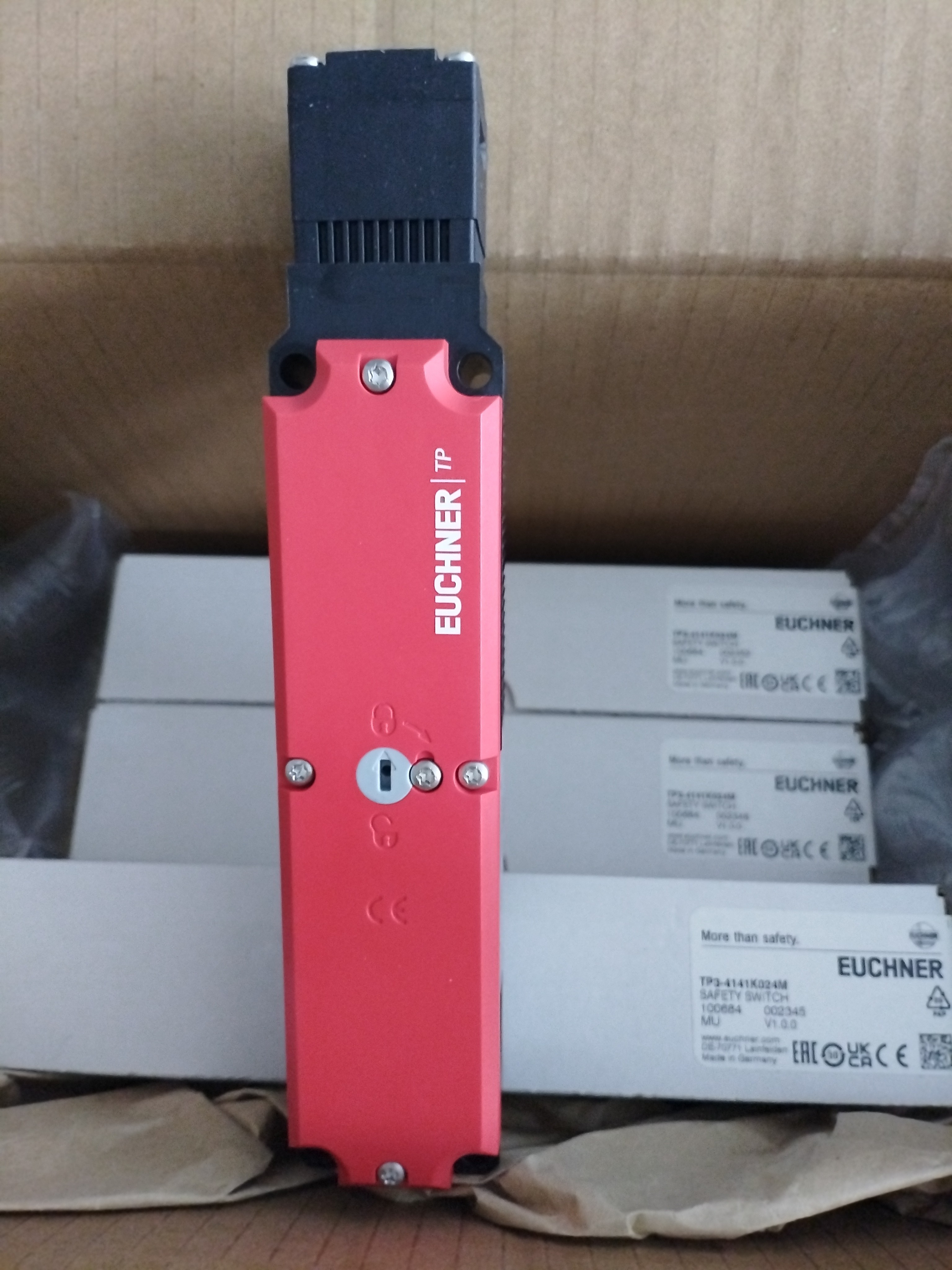

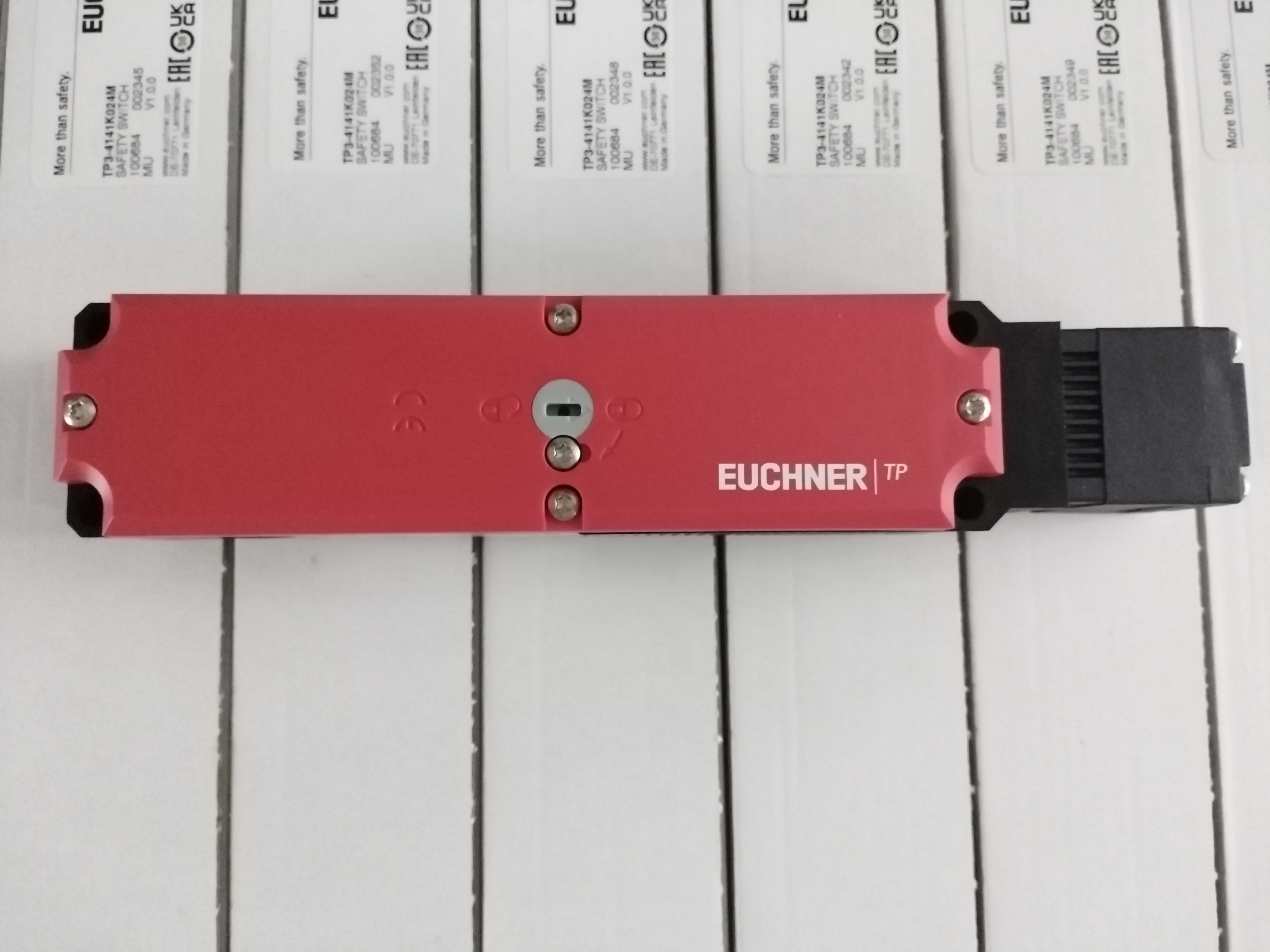

TP3-4141K024M (订货号 100684)

TP系列安全开关，M20 x 1.5电缆进线口，用于门位置的触点，允许竖直方向的超行程

3个M20 x 1.5电缆进线口

用于门位置的触点

辅助解锁装置

沿垂直方向接近时具有更高超行程能力

通电解锁
