玻璃行业的真空工作压力技术

无痕和安全处理

用于自动化的真空技术

玻璃是一种通用材料，其物理和化学制品的特性使其可以广泛应用于各种不同的领域。不仅建筑和汽车领域的玻璃用量增长最快，而且玻璃在显示器中的应用也在不断增加。

玻璃工件非常敏感。在大多数情况下，只有真空技术才能对玻璃进行无损伤和轻微留痕的处理。施迈茨可根据不同的生产工艺需求提供正确的解决方案。我们专注于浮法玻璃、建筑玻璃、汽车玻璃、太阳的玻璃、显示玻璃和容器玻璃等领域。

德国schmalz真空分流器真空装夹技术

施迈茨的夹持解决方案确认了玻璃加工过程中灵活高效的生产工艺。带有特别的摩擦垫的真空吸块具有耐磨性，即使在具有挑战性的操作手柄条件下也能保证精确的结果。高度的横向剪力吸收和较低的高度公差确认了玻璃磨边时的最佳质量。更短的建立时间使生产线的输出得以提高。

schmalz高温真空吸盘提升器和起重轨道系统

易碎的窗口和玻璃板需求特别轻柔的搬运工艺。真空工作压力使一个人就能轻松搬运即使很重的玻璃单元件，而不会有破损的危险。

对真空技术的需求

用于自动化的真空技术

即使在分离器粉末上也能产生高剪切力

为了避免堆叠的玻璃板之间产生吸附力，板上涂装了分离器粉末。特别的吸盘 SGF 和 SAB 即使在使用分离器粉末时也能产生很高的剪切力。特别设计的吸盘外形可确认高摩擦力，确保安全搬运。

施迈茨schmalz真空压力开关无痕操作

在整个生产工艺过程中，应避免在玻璃板表面留下痕迹。由无痕迹材料 HT1 制成的吸盘胶皮也可在高达 170°C 的温度下使用。结合低表面压力，吸盘胶皮 SGF 和 SAB 是满足这些需求的理想选择。使用吸盘盖板 SU，可以防止吸盘和玻璃之间的任何接触。我们开发了一种带有保护层的特别的海绵层，这样，真空区域抓具系统就可以用于搬运软的涂层，例如用于低辐射窗户的涂层，因为它的接触面大，表面压力最小。

周期短，精度高

这些处理工艺需求周期短，循环周期长。SXMPi 集成式真空发生器具有抽吸和吹气功能。这最大限度地减少了抽吸和释放时间以及能源消耗，因为集成的自动节气功能意味着只有在需要真空时才会启动喷射器。智能集成式真空发生器还具有众多能量和工艺控制功能。

设备可用性和低能源成本

不仅要避免封盖，还要检测可能出现的污染和封盖，这对设备的可用性具有中心化的重要意义。通过检测可以尽早和有针对性地避免工厂意外停机。真空产生装置 SCTSi 是一个最多可连接 16 个独立真空回路的终端，可通过 IO-Link 或以太网直接与控制系统集成。因此，内部处理和预解释的数据可以直接传输到控制系统，例如，可以及早检测到抽吸回路中的漏气。在这里，我们也谈到了 EPC - 能量和工艺过程控制。此外，气动真空产生装置还集成了节气控制，从而将能源消耗降到及低。

真空装夹技术

除了夹持力，高度公差在玻璃的研磨工艺中也起着重要作用，因为即使是极小的高度差也会导致质量的显著波动。使用真空吸块 VCBL-G，可以安全而精确地夹持工件。除了高剪切力之外，真空吸块还能确认最小的高度公差，从而保证玻璃边缘的高质量。

真空吸块 VCBL-GL

研磨建筑、设计和汽车玻璃

对干玻璃或湿玻璃具有夹持力

工件表面无痕

真空提升器和起重轨道系统

在建筑玻璃的生产工艺和最终安装过程中，会涉及各种操作手册。符合人体工程学，人体工学设计的快速搬运在这些工艺中起着关键作用。施迈茨的手动升降装置 VacuMaster Window 为每个工艺提供了最佳解决方案，从切割台的装载到窗口的安装 - 快速、符合人体工程学和安全。

低冲击搬运

符合人体工程学，人体工学设计

安全和精确的搬运

翻转、旋转和翻转工件

VacuMaster Window 200/300

直立式搬运最大重量为 300 公斤的窗口、玻璃板和玻璃元器件。300 公斤

适用于窗扇部件或窗框突出达 45 毫米的窗口

VacuMaster 舒适型窗口 500

可同时翻转和旋转的窗口、玻璃板和玻璃元器件，最大承重 500 公斤。500 千克

搬运深度偏移达 50 毫米的工件（减轻负载）

户外搬运VacuMaster 玻璃

施迈茨schmalz真空压力开关与现场起重轨道相连，可轻松提升水平式或直立式负载

操作手册可旋转 90°（绕轴）。

铝支撑板（1）和密封圈（2）

直径125 mm至200 mm：可更换密封圈，扁平、薄型密封唇

直径250 mm至400 mm：硫化密封圈，大角度密封唇

集中式真空连接，可选卡入式滤网（3）作为预滤使用

感应阀（4）或滤网（5）偏心连接，通常用堵头封堵（胶粘固定）

特殊设计的内部结构，用于搬运工艺中使用玻璃垫粉的玻璃板

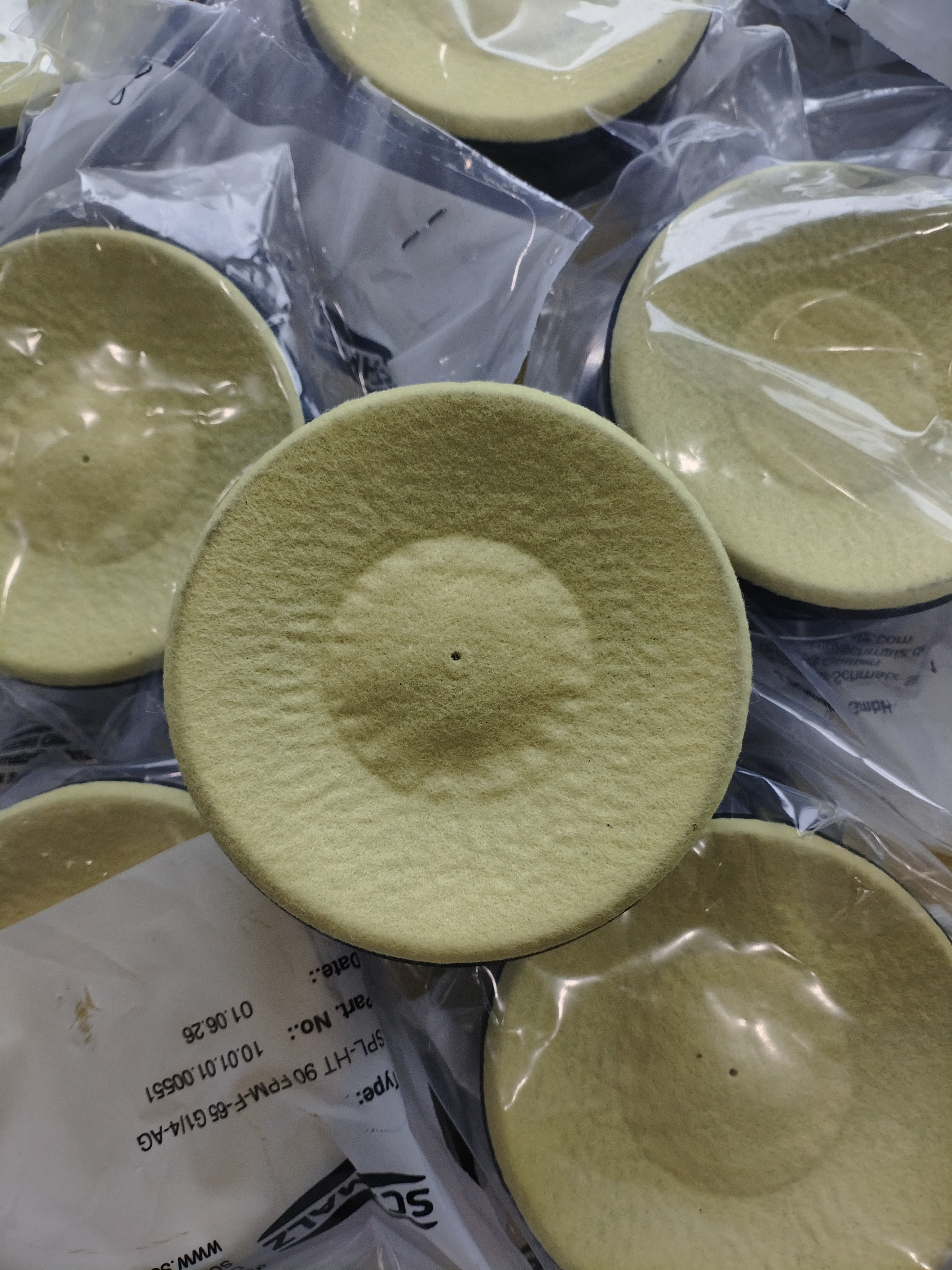

SGF 125 HT1-60 G1/4-IG

物料号: 10.01.01.12892

用于搬运玻璃的扁平吸盘（圆形）

SAB 22 HT1-60 G1/4-IG

物料号: 10.01.06.02722

波纹吸盘（圆） 用于无标记搬运工件

SAOB 60x30 HT1-60 G1/4-AG

物料号: 10.01.06.03156

波纹吸盘（椭圆形），用于 在弯曲、油性表面的工件上实现高动态 工件上的高动态效果

SFF 60 HT1-60 G1/4-AG

物料号: 10.01.01.15577

扁平吸盘（圆），用于动态 用于动态搬运薄和灵活的 工件
