Ifm易福门开关电源

Ifm易福门开关电源

简要描述:Ifm易福门开关电源适用于控制器、传感器、执行器和工业电子器件的调制电源
得益于高效率的低功率损耗
高干线缓冲时间
特别节省空间的设计
能量储备高

产品型号:DN4012

所属分类:德国易福门Ifm

更新时间:2020-07-07

详情介绍

Ifm易福门开关电源

Ifm易福门开关电源

电气数据
频率AC [Hz]47...64
工作电压公差 [%]10
工作电压公差2 [%]10
工作电压 [V]自动范围选择
额定电压AC [V]< 230
输入电压范围AC [V]100...120 / 200...240
输出电压DC [V]24...28
防护等级I; (IEC 61140)
过压保护有; (< 39 DC)
输出电压 [V]可设定; 输出电压根据SELV, PELV标准
输出电压最小值时的输出电流最大值 [A]5
输出电压最大值时的输出电流最大值 [A]4.3
输出电压最小值时的输出电流最大值 [A]6
输出电压最大值时的输出电流峰值 [A]5.1
输出功率 [W]120
输出功率(峰值) [W]144
注意输出功率(峰值)
≤ 45 °C允许持续,>45°C <1分钟,每10分钟
功率因数(额定电压120 V AC / 60 Hz)0.56
功率因数(额定电压230 V AC / 50 Hz)0.47
功率储备 [%]20
输出电路的数量1
剩余波纹最大值 [mV]50
接通峰值电流(额定电压120 V AC / 60 Hz) [A]3
接通峰值电流(额定电压230 V AC / 50 Hz) [A]3
接通电流限制
效率(额定电压120 V AC / 60 Hz) [%]89.4
效率(额定电压230 V AC / 50 Hz) [%]90.2
外部输入保护≤ B-10 A / ≤ C-6 A
Derating降低额定值 [W/K]3 (60...70 °C)
断电保持时间(额定电压120 V AC / 60 Hz) [ms]80
断电保持时间(额定电压230 V AC / 50 Hz) [ms]78
输入电流(额定电压120 V AC / 60 Hz) [A]2.05
输入电流(额定电压230 V AC / 50 Hz) [A]1.23
功率损耗(额定电压120 V AC / 60 Hz) [W]14.5
功率损耗(额定电压230 V AC / 50 Hz) [W]13.2
反馈保护 [V]35
输出
短路保护
过载保护
过载状态恒定输出电流
可并联输出
可输出串联
工作条件
环境温度 [°C]-25...70
注意环境温度
请观察对流的可用空间(请参见操作使用说明书)
存储温度 [°C]-40...85
允许最大的相对空气湿度 [%]95; (IEC 60068-2-30)
外壳防护等级IP 20; (EN 60529)
污染度2; (IEC 62103: 不允许导电性污物)
认证/测试
EMC电磁兼容
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
抗振强度
IEC 60068-2-6±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗冲击
IEC 60068-2-2730 g 6 ms / 20 g 11 ms
机械技术数据
重量 [g]594.5
安装方式导轨; (TH35 (EN 60715))
尺寸 [mm]124 x 40 x 122.5
原材料钢板
显示器/操作件
显示
DC-ok1 x LED
注释
注释
输出串联仅适用于相同产品至最大值150 V DC总电压
100V AC主电源和持久性P>120 W可能会导致热关断
包装单位1 件
电气连接
接口螺丝接线端子:
图表

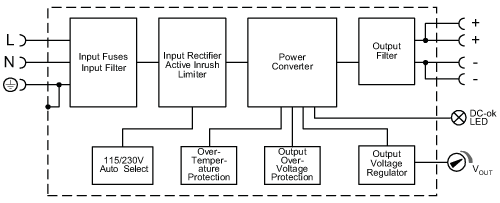

方框图

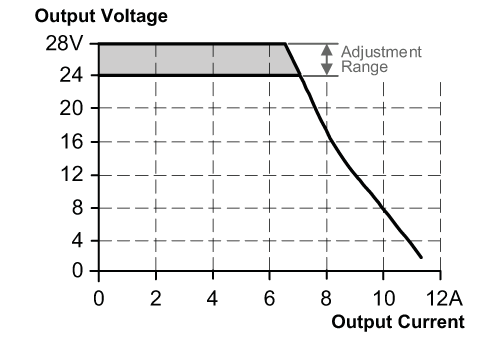

输出曲线

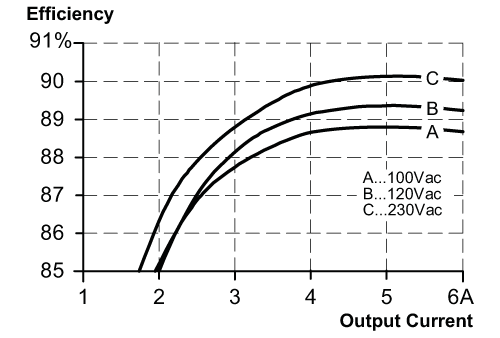

效率/功率损耗特性
