简要描述：Ifm易福门编码器用于准确的位置、速度、角度和线性测量通过 SSI 接口直接输出值坚固的外壳，适用于严苛的工业环境较高的抗冲击和振动能力简单的布线和编程
产品型号：RM8002
所属分类：Ifm编码器
更新时间：2023-01-17
Ifm易福门编码器偏航方位角传动直接传动风力涡轮机编码器
要检测风力涡轮机的机舱位置，为偏航传动使用了编码器。它们直接安装到传动或偏航箱的齿环。
易福门电子提供符合CCV要求，并可承受风力涡轮机环境影响的范围广泛的高分辨率编码器。实心或中空轴编码器可作为单圈或多圈编码器，并配有SSI接口或Profibus、ProfiNet CANopen。
Ifm易福门编码器产品特征
| 分辨率 | 4096 分辨率; 8192 圈数; 25 Bit | ||||
| 通信接口 | SSI数据接口 | ||||
| 轴监控器 | 实心轴 | ||||
| 轴直径 [mm] | 10 | ||||
| 应用 | |||||
| 功能原理 | 式 | ||||
| 旋转类型 | 多圈 | ||||
| 电气数据 | |||||
| 工作电压 [V] | 4.5...30 DC | ||||
| 电流损耗 [mA] | < 30 | ||||
| 输入 | |||||
| 输入 | 旋转方向的变换; 置零 | ||||
| 输出 | |||||
| 代码 | Gray代码; (右转时增加的代码值(从轴向看)) | ||||
| 代码信号 | 时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟（inv.） 从司机到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据（inv.） | ||||
| 测量/设定范围 | |||||
| 分辨率 | 4096 分辨率; 8192 圈数; 25 Bit | ||||
| 接口 | |||||
| 通信接口 | SSI数据接口 | ||||
| 工作条件 | |||||
| 环境温度 [°C] | -40...85 | ||||
| 允许大的相对空气湿度 [%] | 98 | ||||
| 外壳防护等级 | IP 65 | ||||
| 认证/测试 | |||||
| 抗冲击 |
| ||||
| 抗震 |
| ||||
| MTTF [年] | 381 | ||||
| 机械技术数据 | |||||
| 重量 [g] | 332 | ||||
| 尺寸 [mm] | Ø 36.5 / L = 79 | ||||
| 原材料 | 法兰: 铝; 外壳: 钢 粉末镀层 | ||||
| 机械大值 [U/min] | 12000 | ||||
| 启动扭矩大值 [Nm] | 3 | ||||
| 温度扭矩参考 [°C] | 25 | ||||
| 轴监控器 | 实心轴 | ||||
| 轴直径 [mm] | 10 | ||||
| 轴材料 |
| ||||
| 轴向轴负载大值 (轴末端) [N] | 40 | ||||
| 径向轴负载大值 (轴末端) [N] | 110 | ||||
| 注释 | |||||
| 注释 |
| ||||
| 电气连接 | |||||
| 电缆: 2 m, PUR; 电缆长度大值: 100 m; 轴向的 | |||||
| 图表 | |||||

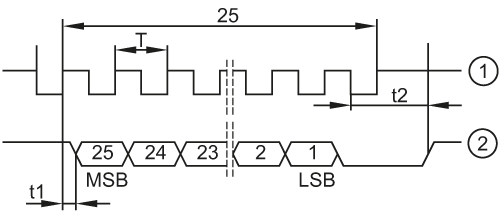

| 脉冲图 |
| ||||
