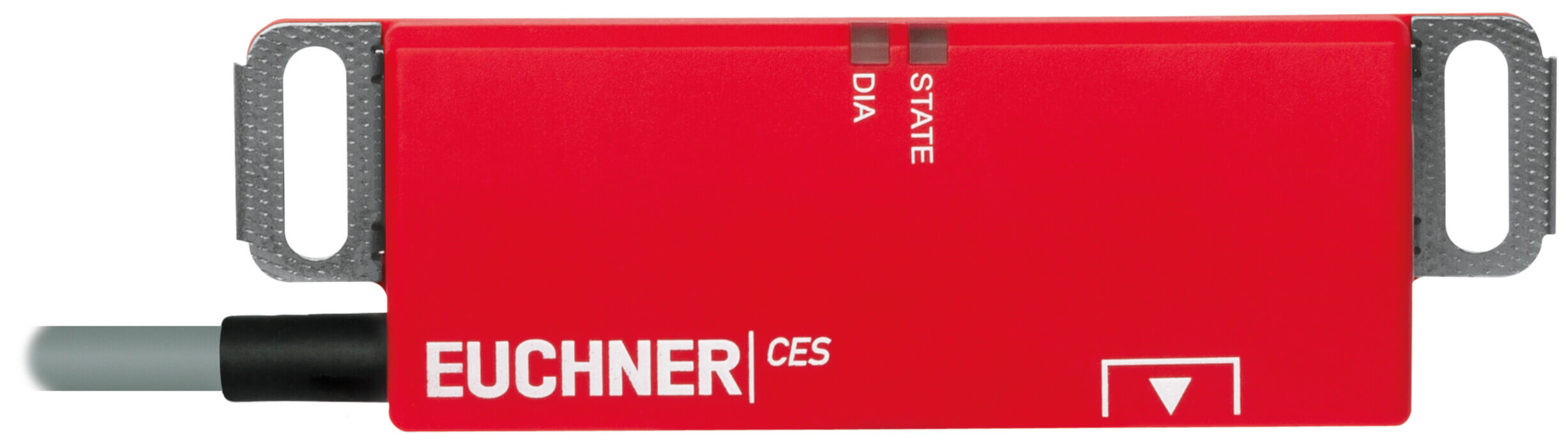

EUCHNER非接触式安全开关

EUCHNER非接触式安全开关

简要描述:EUCHNER非接触式安全开关CES-AP-CL2-AH-L05-105603 (订货号 105603)
CES-AP-CL2-...非接触式安全开关,飞线延长线,PVC材质

产品型号:105603

所属分类:EUCHNER安全开关

更新时间:2023-01-17

详情介绍

EUCHNER非接触式安全开关配有集成评估电子装置的安全开关

非串联

配有短路电流监控功能

2路安全输出(半导体输出)

左开式门铰链

安全等级4/PL e,符合EN ISO 13849-1要求

PUR接配线电缆,5 m,配有飞线,6芯

特殊编码

内附两个M4x14安全螺钉





CES-AP-CL2-AH-L05-105603 (订货号 105603)





EUCHNER非接触式安全开关配有短路电流监控功能

本开关的OA/OB输出本身就具有自身的时钟脉冲信号。

在连接控制系统和继电器时,应尤其注意这一点。

特殊编码安全评估

每个触发块都是独1无二的开关仅识别初始化触发块也可以额外进行触发块初始化。仅在识别到近一次触发块初始化的情况下才可执行此操作。

安全等级依据EN 13849-1

配有内部监控功能的两路冗余半导体输出(安全输出),适用于:

  • 安全等级4/PL e,符合EN 13849-1要求

注意为达到依据EN ISO 13849-1声明的安全防护等级,必须对两路安全输出(OA和OB)都进行评估。

LED指示灯

STATE状态LED灯
DIA诊断LED指示灯

附加连接

OUT监控输出(半导体输出)

接近方向

接近方向

典型工作距离

(触发块CES-A-BLN...结合安全开关CES-AP-C.2-... ,适用于塑料材质上安装的情形)

图

如果触发块和安全开关沿一侧接近,必须维持至少s = 6 mm的距离,以确保开关正常输出。

注意事项:

根据基底材料和具体的安装情形,工作距离可能存在差异。

引脚定义

产品描述

功能

连接电缆的导线颜色

UB

24 V直流电源

FO1A

安全输出,通道1

0V

0 V直流接地

FO1B

安全输出,通道2

OUT

监控输出

-

未连接
